Hmoždinka ThermoDrive-V2 08: inovace v kotvení ETICS

Hmoždinka ThermoDrive-V2 08 představuje novou generaci upevňovacích prvků pro ETICS, které jsou navrženy tak, aby splňovaly nejvyšší požadavky na spolehlivost, univerzálnost a přesnost instalace. V tomto článku se zaměřujeme na technické aspekty hmoždinky ThermoDrive-V2 08, její konstrukční výhody a aplikace v praxi.

Výhody kotvení ETICS hmoždinkou ThermoDrive-V2 08

Hlavní výhodou hmoždinky ThermoDrive-V2 08 oproti ostatní typům je její univerzálnost:

• umožňuje povrchovou i zápustnou montáž

• je vhodná pro zdvojování ETICS

• pro všechny podklady A, B, C, D, E (od betonu přes cihly po pórobeton)

• pro všechny izolanty (EPS, XPS, minerální vlna)

• pro tloušťky izolantu 80–420 mm, velké rozpětí délek 135–455 mm

Oproti tradičním hmoždinkám nabízí ThermoDrive-V2 08 několik dalších klíčových výhod:

1. 1. Rozpěrná zóna je delší, takže kotevní délka je 25–65 mm. Speciální konstrukce rozpěrné zóny s více segmenty, které se při instalaci rovnoměrně rozpínají, zajišťuje pevné uchycení ve všech materiálech. Z praxe a měření na stavbě víme, že hodnoty vytažení hmoždinky z podkladu jsou vyšší než 2,5 kN.

   2. Talířek i tělo hmoždinky jsou vyrobené z polyethylenu. Hmoždinka má tedy vysokou mechanickou pevnost a únosnost.

   3. Předmontovaný šroub z pozinkované oceli je součástí hmoždinky. Montáž probíhá pomocí montážního bitu LIKOV (torx TX 30 x 160 pro délky hmoždinek 135–255 mm, torx TX 30 x 250 pro délky hmoždinek 275–455 mm)

   4. K hmoždince se dodává široká škála příslušenství – talíře o průměru 90 a 140 mm, prostorově tvarovaný talíř TDMW-110, montážní bity torx TX 30 x 160 a TX 30 x 250 a montážní tool.

   5. Montáž fasádní hmoždinky ThermoDrive-V2 08 je spolehlivá a přesná.

Nyní podrobněji rozebereme jednotlivé typy montáže, pro které je hmoždinka ThermoDrive-V2 08 určena.

Povrchová montáž ThermoDrive-V2 08 do EPS/XPS

Tento způsob montáže byl dříve nejpoužívanější variantou. Do předem vyvrtaného a čistého otvoru se vloží hmoždinka s předmontovaným šroubem a poklepem se dorazí k izolantu. Následně se zašroubuje pomocí montážního bitu LIKOV tak, aby horní plocha talířku lícovala s povrchem izolantu. Do středu hmoždinky se vloží malá zátka. Úskalím povrchové montáže je horší součinitel bodové prostupnosti tepla oproti zápustné montáži.

Na obrázku vidíte povrchovou montáž ThermoDrive-V2 08 do polystyrenu krok za krokem.

Povrchová montáž ThermoDrive-V2 08 do minerální vlny (MW)

Pro povrchovou montáž, kde je izolantem minerální vlna, je možné použít přídavné talíře o průměru 90 a 140 mm. Minerální vlna je materiál s nízkou hustotou a pevností. V případě aplikace minerální vlny s kolmými vlákny je proto použití rozšiřujících talířů nezbytné. Jejich benefitem je lepší odolnost proti protažení hmoždinky tepelnou izolací a tím i odolnost zateplovacího systému ETICS proti účinkům sání větru.

U povrchové montáže bez montážního toolu někdy při zašroubování dochází k protlačení talíře pod povrch izolantu, což je chyba. Proto doporučujeme použití rozšířeného prostorově tvarovaného talíře TDMW 110, který tento problém eliminuje.

Zápustná montáž s prostorově tvarovaným talířkem TDMW-110 do MW

Výhodou zápustné montáže je eliminace vzniku teplených mostů. Součinitel bodové prostupnosti tepla je v případě zápustné montáže pouze 0,001 W/K. Montáž s prostorově tvarovaným talířkem se dle normy sice řadí do kategorie povrchové montáže, ale vzhledem k tomu, že talířek hmoždinky a šroub jsou skryté pod zátkou, tak ji prakticky můžeme považovat za montáž zápustnou. A to včetně jejích výhod.

Jak montáž probíhá? Do vyvrtaného a vyčištěného otvoru se vloží hmoždinka s prostorově tvarovaným talířem TDMW-110, přičemž talíř musí zapadnout do pojistných prvků, a dorazí se k izolantu. Následně se zašroubuje pomocí montážního bitu LIKOV tak, aby horní plocha prostorově tvarovaného talířku lícovala s povrchem izolantu. Do středu talířku se vloží zátka o průměru 65 mm z materiálu shodného s tepelným izolantem.

Zápustnou metodou montáže hmoždinky do minerální vlny eliminujete vznik tepelných mostů.

Zápustná montáž a její výhody

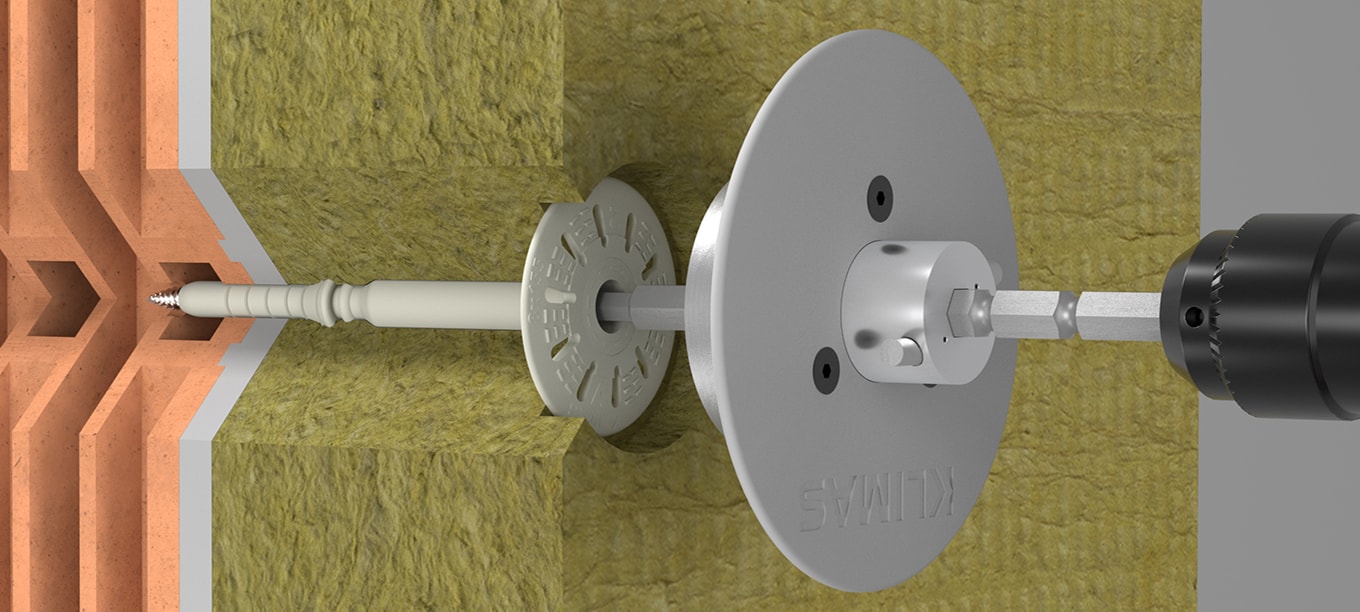

Výhodou zápustné montáže není jen eliminace vzniku tepelných mostů. Při správném provedení je to i dokonale hladká plocha. Zapuštění hmoždinky je možné provést pomocí frézování izolantu, ale mnohem lepšího a přesnějšího výsledku dosáhnete pomocí systémového montážního přípravku (toolu).

Proč a jak použít montážní přípravek ThermoDrive-V2 tool?

Montáž pomocí toolu je technicky nejlepší a zároveň nejrozšířenější způsob zapouštění hmoždinek. Práce s ním je rychlá, přesná a s čistým výsledkem. Tepelná izolace je po obvodu hmoždinky montážním toolem naříznuta a nevzniká tak žádný odpad.

Do předem vyvrtaného a vyčištěného otvoru se vloží hmoždinka s předmontovaným šroubem a poklepem se dorazí k izolantu. Následně se na šroub nasadí montážní přípravek ThermoDrive-V2 tool a hmoždinka se zašroubuje tak, až se rozšiřující talíř nástavce dotkne izolantu. Hmoždinka se opět překryje zátkou o průměru 65 mm z materiálu shodného s tepelným izolantem.

Díky montážnímu toolu je zápustná montáž rychlá, přesná a bez odpadu.

Hmoždinka ThermoDrive-V2 08 představuje významný krok vpřed v oblasti kotvení zateplení ETICS. Její inovativní konstrukce, použití vysoce kvalitních materiálů a široké spektrum aplikací ji činí ideální volbou pro profesionály i domácí kutily. Díky své spolehlivosti a jednoduchosti instalace je ThermoDrive-V2 08 předurčena stát se standardem v moderním stavebnictví.

Potřebujete více informací či technickou podporu? Kontaktujte technického specialistu LIKOV.

Zdroj fotografií: LIKOV
