Důležitost napojovacích lišt u oken a dveří

Napojovací začišťovací okenní lišty lidově nazývané též APU lišty zajišťují estetické a funkční napojení rámů oken a dveří na omítku či finální vrstvu ETICS. Správný výběr a instalace těchto lišt nejen zlepšuje vzhled fasády, ale především předchází vzniku trhlin, pronikání vlhkosti a zajišťuje dlouhodobou životnost detailu napojení.

Vzhledem ke způsobu použití můžeme napojovací lišty rozdělit na dvě hlavní kategorie.

1) Začišťovací lišty pro ETICS (kontaktní zateplovací systém) – obsahují sklovláknitou tkaninu, která slouží jako výztuž základní vrstvy a zajišťuje mechanickou odolnost. U našich produktů je tkanina k profilu lišty navařena ultrazvukem pomocí tavného drátu, takže spoj je pevný a odolný proti teplotním výkyvům, vlhkosti a alkalickému prostředí. Pokud je tkanina k liště pouze nalepena, časem dojde působením alkálií ve stěrkové hmotě k degradaci lepeného spoje, tkanina se od lišty oddělí a na fasádě vznikne v tomto místě trhlina. K oddělení nalepené tkaniny od lišty může dojít také už při přepravě, kdy jsou lišty vystaveny vysokým teplotám.  Koupí kvalitních produktů LIKOV s navařenou tkaninou získáte funkčně spolehlivé a dlouhodobě odolné řešení.

2) Začišťovací lišty pro omítky – lišty jsou bez tkaniny a používají se při napojení okna na vnitřní nebo vnější omítku.

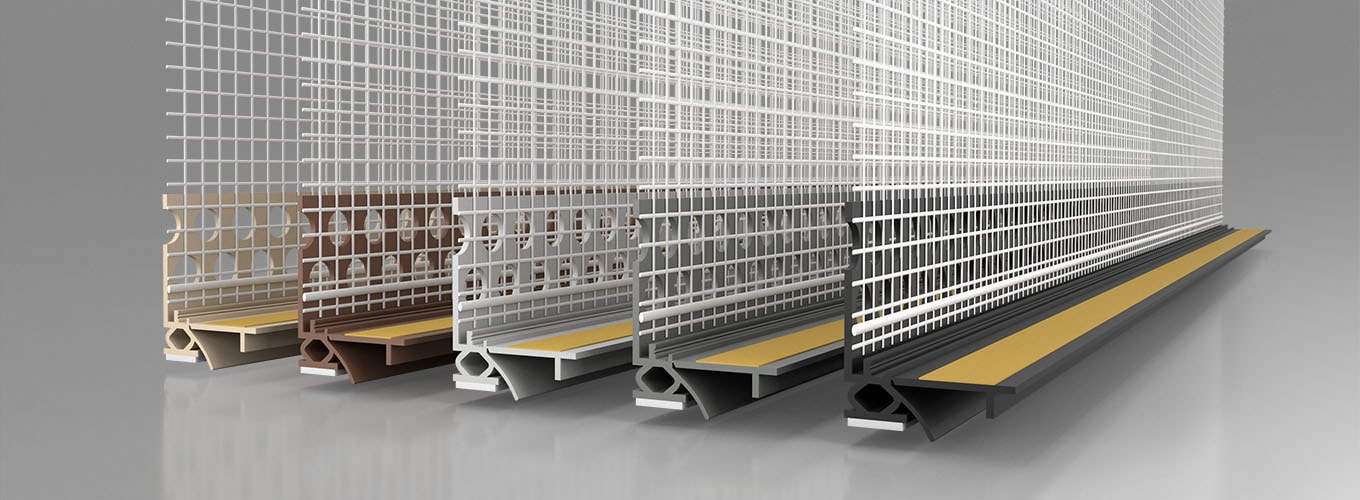

Napojovací začišťovací lišty slouží především k pružnému – dilatujícímu a trvanlivému spojení mezi rámem okna či dveří a omítkou. LIKOV nabízí všechny typy plastových lišt od nejzákladnějších 1D lišt, které umožňují dilataci pouze v jednom směru kolmém na rám okna, až po 3D lišty umožňující dilataci ve třech směrech. Všechny lišty jsou vybaveny odlamovací částí se samolepicí páskou pro připojení krycí fólie, která chrání okno před znečištěním a poškrábáním při aplikaci omítek. Začišťovací lišty mohou být s přiznanou nebo nepřiznanou hranou. Kromě standardní bílé barvy vyrábíme lišty v pěti barevných odstínech RAL 7005, RAL 7016, RAL 7047, RAL 8024 a RAL 1015 odpovídajících nejpoužívanějším barvám rámů oken a omítek.



Kategorizace napojovacích lišt

Cech pro zateplování budov CZB vydal nová technická pravidla pro kvalitativní třídu A lišt pro ETICS, dle kterých se lišty rozdělují na tři třídy.

• Třída 1 – 3D lišty umožňující dilataci ve třech směrech (kolmo na rám okna, ve směru příčném a ve směru podélném). Jedná se konstrukčně složité profily, skládající se často ze dvou částí, které se můžou dle typu po aplikaci zcela oddělit nebo se vůči sobě v podélném směru teleskopicky posunovat. Lišty obsahují většinou pružnou pěnovou pásku, expanzní pásku a lamelu z měkčeného PVC. Tyto lišty dokáží přenést mechanické napětí, které vzniká různou tepelnou roztažností materiálů. Okna i fasáda jsou vystaveny střídajícím se vysokým teplotním změnám v průběhu dne. Čím větší okno a čím tmavší odstín fasády, tím větší délkové a objemové změny musí lišta oddilatovat.
• Třída 2 – 2D lišty umožňující dilataci ve třech směrech, ale v menším rozsahu v podélném směru než je tomu u 3D lišt. Jedná se např. o lišty skládající se z pružné části z měkčeného PVC umožňující boční (příčný) pohyb. Tyto lišty umožňují absorbovat rázy a vibrace způsobené větrem a otevíráním dveří a kompenzovat napětí vznikající mezi rámem okna a omítkou. Samozřejmostí lišt této třídy je pružná pěnová páska a lamela, která chrání pěnovku před pronikáním vody a nečistot.
• Třída 3 – 1D lišty umožňující dilataci pouze ve směru kolmo na rám okna, tedy stlačení a natažení v místě spoje. Tyto lišty jsou opatřeny pružnou pěnovou páskou, kterou se lepí na rám okna a která zajišťuje pružný spoj mezi rámem okna a omítkou.

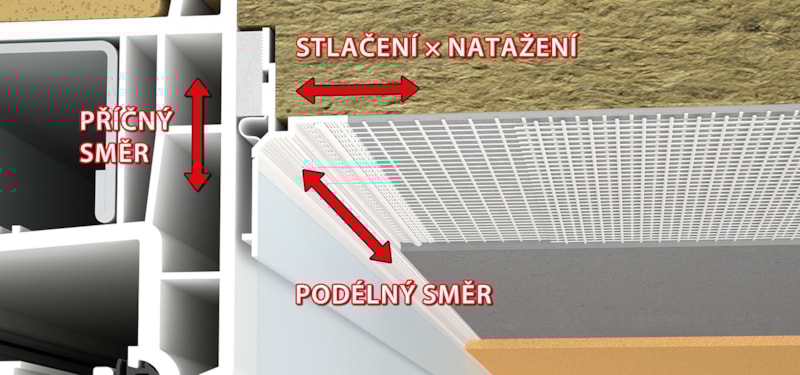

Obr. 1 Znázornění směrů jednotlivých pohybů v připojovací spáře otvorové výplně

Správná instalace a výběr lišt

V dnešní době, kdy se na stavbách používají velkoformátová okna v tmavých odstínech (antracit, černá, tmavě šedá) a montáž oken je často v líci stěny nebo předsazená před líc stěny, je použití 2D a 3D lišt nutností. Základní typy lišt nedokáží přenést tak velké délkové rozdíly vznikající tepelnou roztažností materiálů. 1D lišty jsou vhodné pouze pro okna do velikosti 2 m², která jsou osazena klasicky ve zdivu (do ostění). Při montáži v líci stěny a tloušťce izolantu do 160 mm je nutné použít 2D lišty. Pokud je tloušťka izolantu více než 160 mm doporučujeme aplikovat 3D lišty. Při předsazené montáži oken je nutné použít 3D lišty nejvyšší třídy 1 vždy.

Následující tabulka poskytuje přehled doporučeného použití jednotlivých tříd lišt:

Při výběru vhodné lišty je třeba zohlednit specifika stavebního projektu, zejména velikost a barvu oken či dveří, typ montáže, typ zateplovacího systému a očekávané zatížení povětrnostními vlivy (orientace vůči světovým stranám). Správná instalace zahrnuje pevné přichycení lišty k čistému rámu okna, správnou aplikaci tkaniny do stěrkové hmoty a dodržení technologických postupů doporučených výrobcem. Tím je zajištěna dlouhodobá funkčnost a estetika spoje.

Zde je ukázka správné aplikace

Funkce napojovacích začišťovacích okenních lišt

• Dilatace – zajišťují pružné spojení mezi rámem okna a fasádním systémem, čímž zabraňují vzniku trhlin v omítce.
• Ochrana proti zatékání – lišty obsahují těsnicí lamelu nebo voděodolnou expanzní pásku, která zabraňuje pronikání vody a nečistot do systému.
• Zjednodušení stavebních prací – lišty usnadňují nanášení omítky a chrání rám okna před znečištěním během omítání.
• Estetika – vytvářejí čistý přechod mezi fasádou a oknem, což přispívá k celkovému estetickému vzhledu stavby.

Praskliny v nové fasádě ETICS v okolí oken jsou častým jevem jak u rodinných, tak u bytových domů. Důvodem je buď nepoužití začišťovacích okenních lišt při realizaci zateplovacího systému, případně špatná volba typu lišty, nebo použití nekvalitního výrobku. Lišty představují v celkovém rozpočtu ETICS marginální položku a rozhodně nedoporučujeme na tomto místě šetřit. Investice do kvalitního produktu vyšší třídy zajistí funkčnost a trvanlivost fasády. Lišty mají zásadní funkci a jejich absence může mít fatální následky, protože následná oprava ETICS je komplikovaná a finančně velmi nákladná. Na první pohled neškodné trhlinky se mohou vlivem povětrnostních podmínek postupně zvětšovat, omítka začne degradovat a může začít opadávat. Do systému se může dostat vlhkost, která negativně ovlivňuje tepelně izolační vlastnosti ETICS, a na fasádě se mohou objevit plísně.



Příklad špatně zvolené 1D lišty s ohledem na velikost otvoru. Pro větší plochu než 2 m² nemá 1D lišta potřebné dilatační schopnosti a po velmi krátké době dochází k odtržení pěnové pásky od rámu okna nebo od samotné lišty.

Pro více informací o produktech a technických specifikacích napojovacích začišťovacích okenních lišt navštivte webové stránky LIKOV nebo kontaktujte naše odborníky, kteří vám rádi poskytnou detailní konzultaci.
